輕量化這一概念先出現在賽車運動當中，而且它的優勢從字面就能看出來，重量減輕了，賽車自然就能擁有更好的操控性能、更大的加速度和燃油消耗的減少。除了在賽車這樣的汽車領域外，國家層面的航空航天對于輕量化的需要也不小。

要實現輕量化，從宏觀層面上講，可以通過采用輕質材料，如鈦合金、鋁合金、鎂合金等材料來達到目的。從微觀層面上講，可以通過采用高強度結構鋼這樣的材料使零件設計得更緊湊和小型化，有助于輕量化。

而金屬3D打印帶來了通過結構設計層面上達到輕量化的可行性。具體來說，金屬3D打印通過結構設計層面實現輕量化的主要途徑有四種：中空夾層／薄壁加筋結構、鏤空點陣結構、一體化結構、拓?fù)鋬?yōu)化結構。

1、中空夾層/薄壁加筋結構：

     銅合金尾噴管的內外壁之間設計了50條隨形冷卻流道，增大冷卻接觸表面積，降低溫度達到快速冷卻的效果，有效提高了零件的工作溫度。

中空夾層、薄壁加筋結構通常是由比較薄的面板與比較厚的芯子組合而成。在彎曲荷載下，面層材料主要承擔拉應力和壓應力，芯材主要承擔剪切應力，也承擔部分壓應力。夾層結構具有質量輕、彎曲剛度與強度大、抗失穩能力強、耐疲勞、吸音與隔熱等優點。

在航空、風力發電機葉片、體育運動器材、船舶制造、列車機車等領域，大量使用夾層結構，減輕重量。

如果用鋁、鈦合金做蒙皮和芯材，這種夾層結構被稱作金屬夾層結構，鉑力特在3D打印過程中，采用夾層結構，實現構件的快速輕量化，經過設計的夾層結構對直接作用外部于蒙皮的拉壓載荷具有很好的分散作用，薄壁結構（比如壁厚1mm以下）也能對減重做出貢獻；夾層及類似結構可用作散熱器，在零件上應用，極大地提高零件的熱交換面積，提高散熱效率。

2、鏤空點陣結構：

       鏤空點陣結構可以達到工程強度、韌性、耐久性、靜力學、動力學性能以及制造費用的完美平衡。

3D鏤空結構具有高度的空間對稱性，可將外部載荷均勻分解，在實現減重的同時保證承載能力。除了工程學方面的需求，鏤空點陣結構間具有空間孔隙（孔隙大小可調），在植入物的應用方面，可以便于人體肌體（組織）與植入體的組織融合。

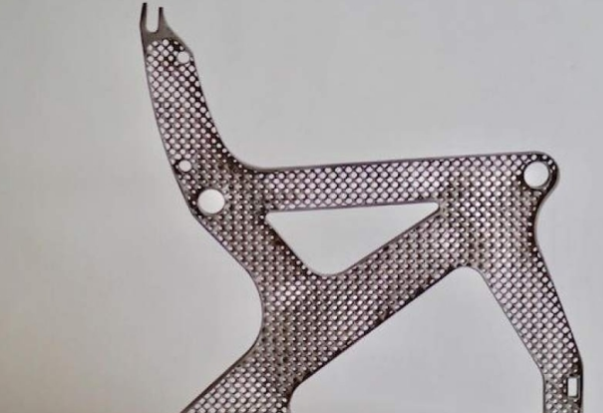

鏤空點陣單元設計有很高的的靈活性，根據使用的環境，可以設計具有不同形狀、尺寸、孔隙率的點陣單元。鉑力特在這方面做了不斷的嘗試：在構件強度要求高的區域，將點陣單元密度調整的大一些，并選擇結構強度高的鏤空點陣單元；在構件減重需求高的區域，添加輕量化幅度大的鏤空點陣結構，鏤空結構不僅可以規則排列，也可以隨機分布以便形成不規則的孔隙。另外，鏤空結構還可以呈現變密度、厚度的梯度過渡排列，以適應構件整體的梯度強度要求。

3、一體化結構：

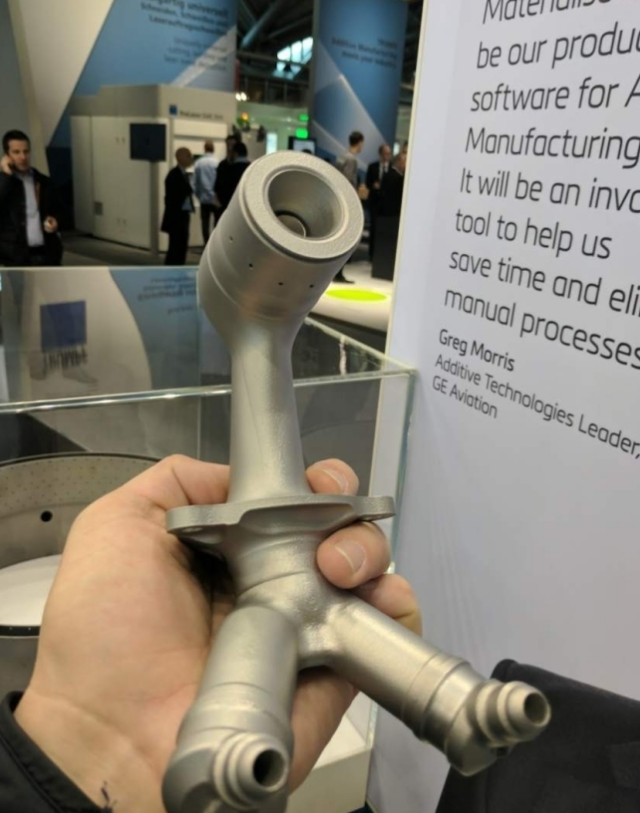

      GE通過3D打印實現了噴油嘴結構一體化，提高了使用壽命和整體性能。

金屬3D打印可以將原本通過多個構件組合的零件進行一體化打印，這樣不僅實現了零件的整體化結構，避免了原始多個零件組合時存在的連接結構（法蘭、焊縫等），也可以幫助設計者突破束縛實現功能優化設計。

一體化結構的實現除了帶來輕量化的優勢，減少組裝的需求也為企業提升生產效益打開了可行性空間。這方面典型的案例是GE通過長達10多年的探索將其噴油嘴的設計通過不斷的優化、測試、再優化，將噴油嘴的零件數量從20多個減少到一個。通過3D打印將結構實現一體化，不僅改善了噴油嘴容易過熱和積碳的問題，還將噴油嘴的使用壽命提高了5倍， 并且將提高LEAP發動機的性能。

4、拓?fù)鋬?yōu)化：

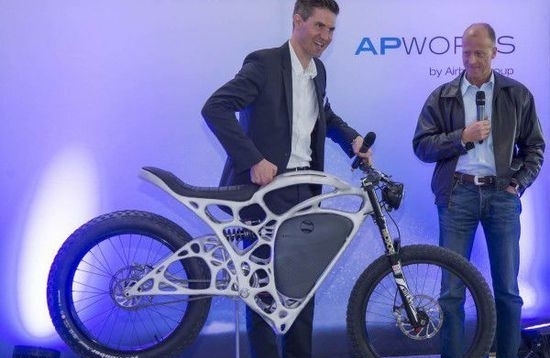

     縮短增材制造設計過程的重要手段，通過拓?fù)鋬?yōu)化來確定和去除那些不影響零件剛性的部位的材料。拓?fù)浞椒ù_定在一個確定的設計領域內佳的材料分布：包括邊界條件、預張力，以及負載等目標。

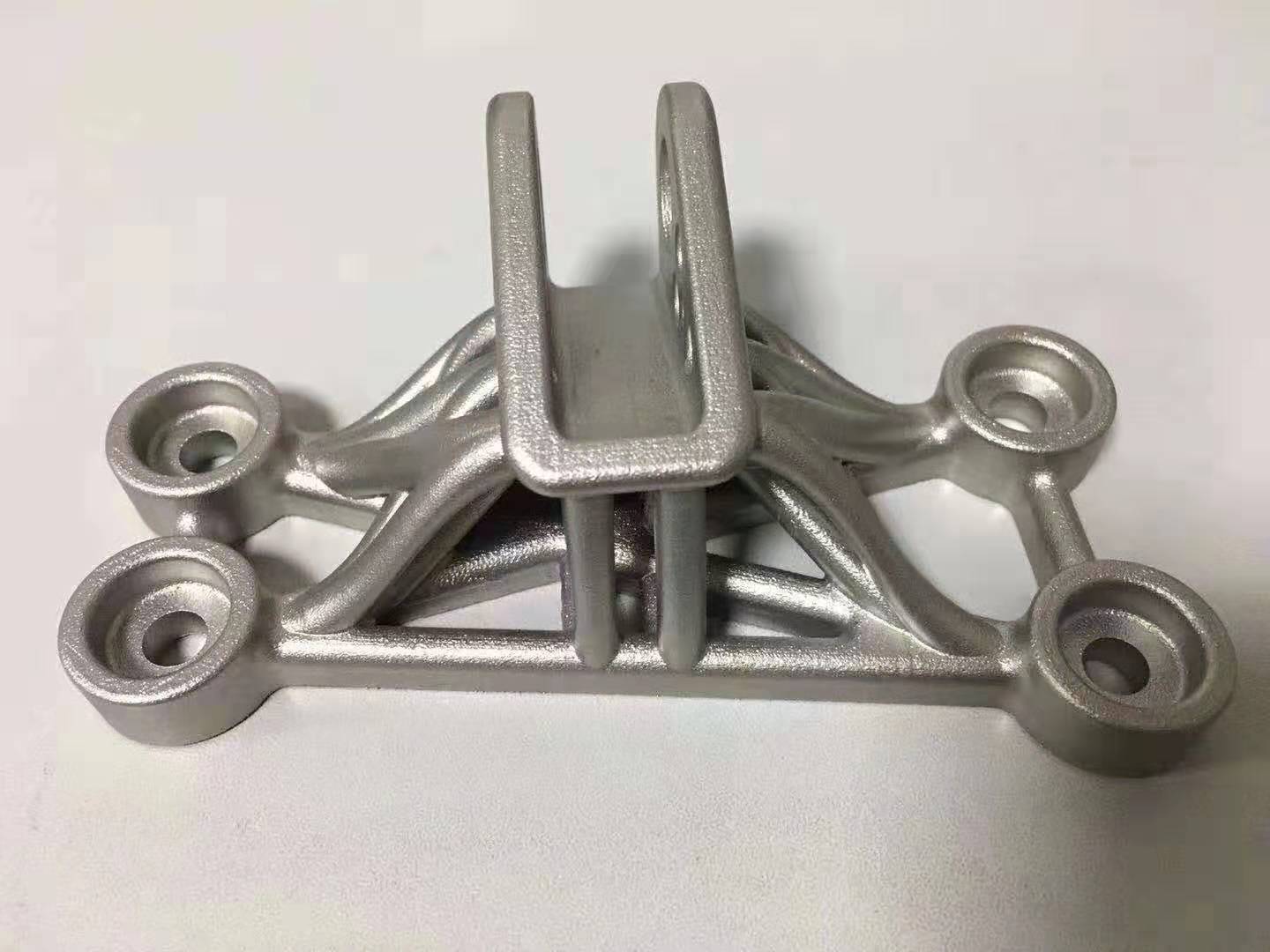

拓?fù)鋬?yōu)化對原始零件進行了材料的再分配，往往能實現基于減重要求的功能優化。拓?fù)鋬?yōu)化后的異形結構經過仿真分析完成終的建模，這些設計往往無法通過傳統加工方式加工，而通過金屬3D打印則可以實現。
