金屬3D打印?在汽車輕量化方面的應用：從材料到結構

金屬3D打印在汽車輕量化方面的應用：從材料到結構

輕量化的實現途徑主要有三大方面：一是材料的優化設計和應用；二是產品結構的優化設計；三是先進制造技術的開發應用。三者相輔相成以實現終產品的輕量化制造，而這其中產品結構優化設計和材料的優化設計具有廣大的研究和開發空間。本期我們討論的重點是3D打印輕量化制造的部分，材料和工藝。

輕量化材料就是可以用來減輕產品自重且可以提高產品綜合性能的材料。材料輕量化，指的是在滿足機械性能要求的前提下，通過采用輕量化的金屬和非金屬材料實現重量減輕的方法。在當前的輕量化材料中，鋼鐵仍然保持主導地位，但鋼鐵材料的比例逐年下降，鋁合金、鈦合金、鎂合金、工程塑料、復合材料等材料比例逐漸增加。這些材料在汽車制造領域的應用尤其廣泛，我們討論的重點也在該領域。

▌金屬輕量化材料

1. 鋁合金

汽車上常見的合金材料大多為鋁合金、鎂合金。其中鋁合金是現階段應用廣、為常見的汽車輕量化材料，曾有研究表明鋁合金在整車中多可以使用540kg，這樣的情況下汽車將減重40%，奧迪、豐田等的全鋁車身就是很好的例子。

目前鋁合金3D打印材料種類主要有AlSi10Mg、AlSi7Mg、AlSi12等，其中AlSi10Mg幾乎占據絕對主流。針對AlSi系列合金的力學性能不高，無法滿足高強度要求的現狀，目前開發出的高強鋁合金有空客的Scalmalloy、英國鑄造公司Aeromet International的A20X、長沙新材料產業研究院的AlMgSc系以及蘇州倍豐的Al250C等。

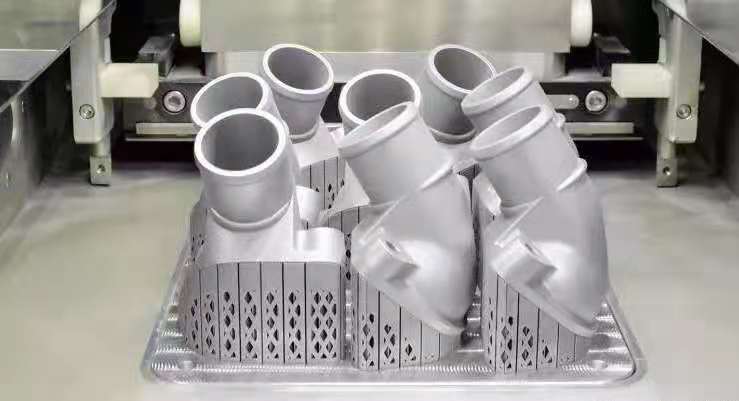

奔馳汽車3D打印的鋁合金恒溫器蓋

2017年，梅賽德斯-奔馳在制造業轉型中邁出了重要一步：使用3D打印技術生產金屬部件，其中就包括采用鑄鋁合金3D打印的奔馳卡車的恒溫器。不僅如此，梅賽德斯-奔馳表示，該環節通過了所有嚴格的質量測試。

2. 鈦合金

鈦合金的主要優點是低密度、高強度密度比和優異的耐腐蝕性，另外即使在溫度升至500°C時仍能保持很高的強度。鈦合金用于汽車與鋼、鋁合金以及鎂合金相比的主要缺點是成本高，但其在汽車其他方面的應用具有輕量化的潛力，可用于制造懸架彈簧、排氣系統等部件。

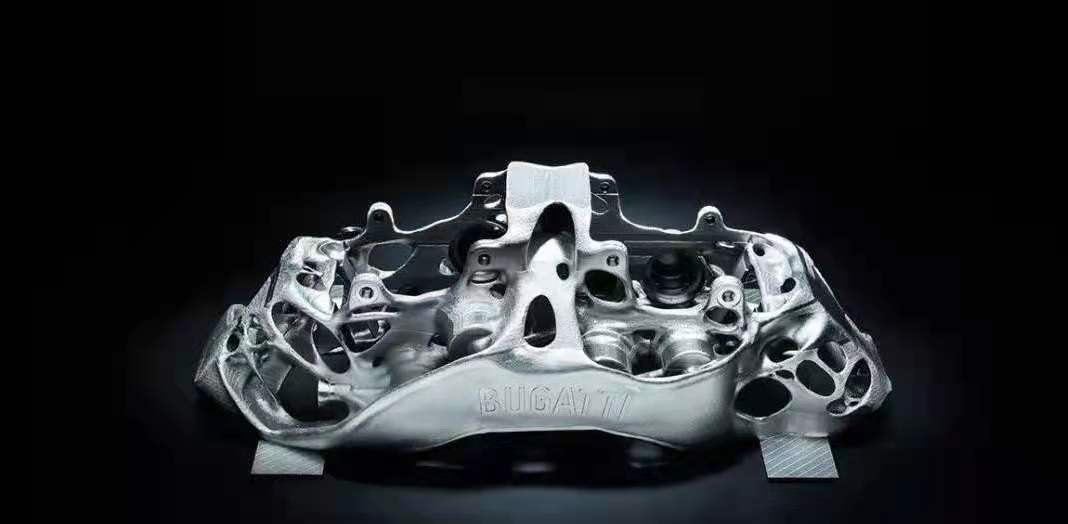

采用3D打印制造的布加迪跑車鈦合金卡鉗重量由4.9公斤減少至2.9公斤

一個典型案例是布加迪對傳統的剎車盤的設計優化，其采用高強鈦合金代替?zhèn)鹘y(tǒng)鑄鋁，雖然材料的密度有所提高，但材料性能得到大幅提升，配合結構設計，終通過3D打印制造的卡鉗重量減輕了40%。除此之外，鈦合金作為一種高強輕量化材料，在航空航天領域具有極大的應用空間。

3. 鎂合金

鎂合金也是一種強度較大的合金材料，現階段我們可以在汽車輪轂、離合器等部件上看到它的身影，盡管它比鋁合金更輕，但在汽車上的用量卻很少，從目前來看世界一流的汽車上鎂合金用量也僅為10kg，而自主品牌汽車鎂合金用量則更少，僅為3kg左右。想要大規模的使用鎂合金，還需在技術和成本上有所突破。關于鎂合金的3D打印應用，目前多見于研究，公開報道的案例非常少見。

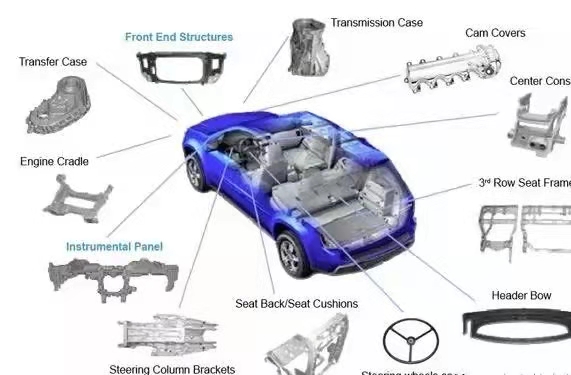

鎂合金在汽車中的應用
