深度了解通過NASA的銅合金材料?開發“內衣外穿”的Aerospike火箭發動機

深度了解通過NASA的銅合金材料開發“內衣外穿”的Aerospike火箭發動機

   3D打印使得不少的原有的復雜的設計重新“復興“起來。在“復興號”這趟列車上，有一個設計是內衣外穿”的Aerospike火箭發動機，在這方面，西班牙初創公司 Pangea Aerospace 和 Aenium Engineering 正在通過3D打印技術將這一復雜的設計復興，用于商業用途。

大幅提升金屬3D打印的經濟性

      Pangea Aerospace 和 Aenium Engineering正在打造在歐洲開發和工業化先進 3D 打印航天推進系統的特殊能力，這個系統由 NASA 開發的名為 GRCop-42 的創新銅合金材料制成。通過此次合作，Pangea 將在 2021 年第三季度測試其首款基于 GRCop-42 材料的 Aerospike 火箭發動機，由于其更高的效率、可重復使用性、極低的成本和快速制造能力，預計將改變航天領域的推進技術水平。

block 革命性方法開啟新機遇

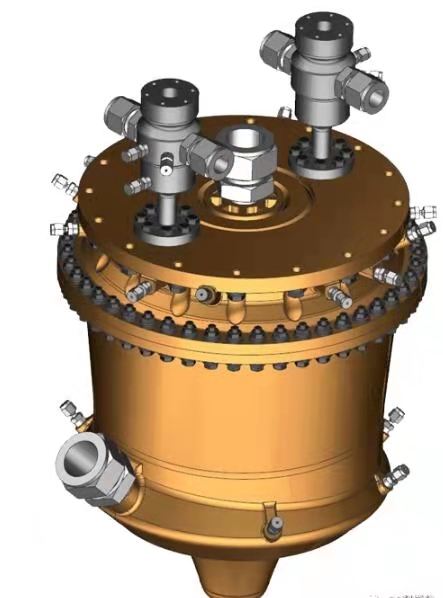

Pangea_Rocket_2用于火箭的 Aerospike 推進器

       與傳統的火箭發動機不同，Aerospike發動機的特點是鐘形噴嘴可以壓縮膨脹的氣體，基本的形狀是鐘形內外翻轉的形狀，我們將其昵稱為“內衣外穿”。

Aerospike發動機可在廣泛的高度范圍內保持其空氣動力學效率。屬于高度補償噴嘴發動機類。具有Aerospike發動機的火箭在低空下使用25-30％的燃料，其中大多數任務對于推力都是大的需求。不過歷史上制造Aerospike發動機具有一系列相關的工程困難：冷卻、重量和制造成本。然而，通過今天的 3D 打印技術和新材料，如 GRCop-42，可以用很少的成本和時間構建功能性和經濟上可行的 Aerospike 發動機。

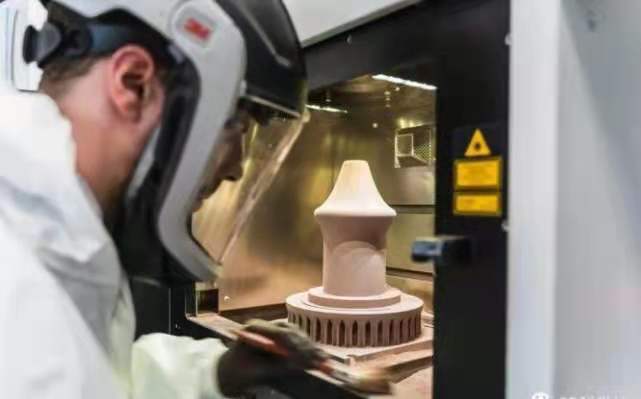

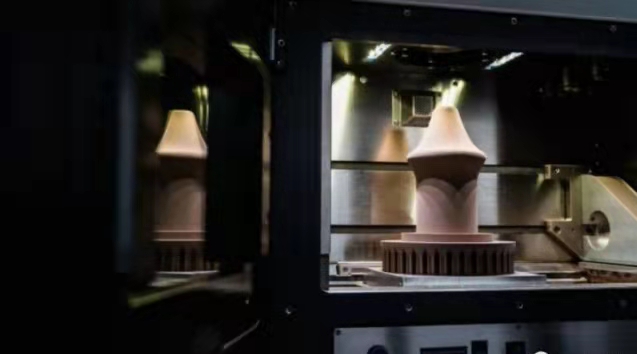

Pangea_Rocket_CopperGRCop-42 銅合金材料的 Aerospike 噴嘴

     事實上，GRCop-42 合金是能夠解決 Aerospike 噴嘴火箭發動機熱挑戰的關鍵解決方案之一。該材料初于 2019 年由 NASA 研究人員團隊開發，作為粉末床熔化金屬3D打印的原料，在惡劣環境中表現出無與倫比的卓越熱機械性能。NASA航天局已經使用金屬粉末來生產和測試接近完全致密的 3D 打印部件，例如燃燒室襯里和燃料噴射器。

block 顯著增加火箭載荷

      通過集成增材制造 (AM)、復雜的后處理和銅合金材料GRCop-42的綜合優勢，Pangea 和 Aenium 現在可以為歐洲航空航天市場開發和商業化推進系統，讓不斷增長的航天工業中的更多初創公司獲得先進的推進解決方案。他們目前開發的發動機的效率比傳統生產的發動機高 15%，從而可以顯著增加任何運載火箭的有效載荷。此外，由于 3D 打印的優勢，這種Aerospike發動機可以僅由兩大零件組成，并且可以重復使用至少 10 次。

      Pangea 目前正在制造該發動機的演示器DemoP1，這是一種液氧和甲烷氣頂發動機演示器，旨在表征和驗證未來氣頂發展的幾項關鍵使能技術，包括使用甲烷作為燃料，一旦投入使用，這種太空推進系統將成為小型衛星、深空任務和著陸器的理想選擇。得益于此次合作，Pangea 已經開始對其更大的、可商用的 Aerospike 發動機及其子系統進行初步設計。未來，這家公司計劃使用相同的技術開發可重復使用的微型發射器，設計用于承載高達 350 公斤的有效載荷，通常用于小型商業或?qū)嶒炐l(wèi)星。

 為下一代運載火箭創造技術的商業競賽是的許多企業通過 3D 打印來構建復雜的零件，與數百家致力于推動離地體驗的技術的太空初創公司中的許多一樣，Pangea 仍在開發其產品。現階段競爭激烈，很多公司都在追求小型運載火箭、衛星和火箭發動機。

      “ 3D打印技術已成為火箭制造過程中的中流砥柱技術，” 3D打印技術正在催生火箭制造的新賽道，不過Kitty認為，這條賽道上隨著越來越多的新加入者，競爭會愈發激烈，終的贏家不僅要有核心的設計實力，還需要多點建立競爭壁壘，譬如在設備端從設備開發商和材料開發商借力，通過開發特殊的火箭制造3D打印設備及特殊的材料進一步拉高技術與制造壁壘，同時還需要搭建軟件實力，將數據流中的價值提取出來，將數據轉化為企業前進的動力“燃料”。
