一文看懂鋁合金制造在3D打印領域的現狀與發展態勢

一文看懂鋁合金制造在3D打印領域的現狀與發展態勢
    鋁合金，由于其天然的輕量化特點，在工業制造領域占有重要的一席之地。不過隨著3D打印在鈦金屬領域的崛起以及低成本鈦金屬的發展趨勢，鋁合金似乎遇到了鈦合金和復合輕量化塑料材料的雙重夾擊。甚至包括傳統加工行業的鋁合金輪轂，也面臨著無充氣整體輪胎發展趨勢的威脅，那么鋁合金是否可以借助3D打印技術獲得一定程度突圍，在金屬3D打印領域的發展現狀如何呢？
本期，3D科學谷從市場發展態勢，粉末材料當前的技術突破，以及鋁合金與3D打印技術的多種結合方式，鋁合金的應用優勢領域，為谷友深入分析鋁合金制造在3D打印領域的現狀與發展態勢。

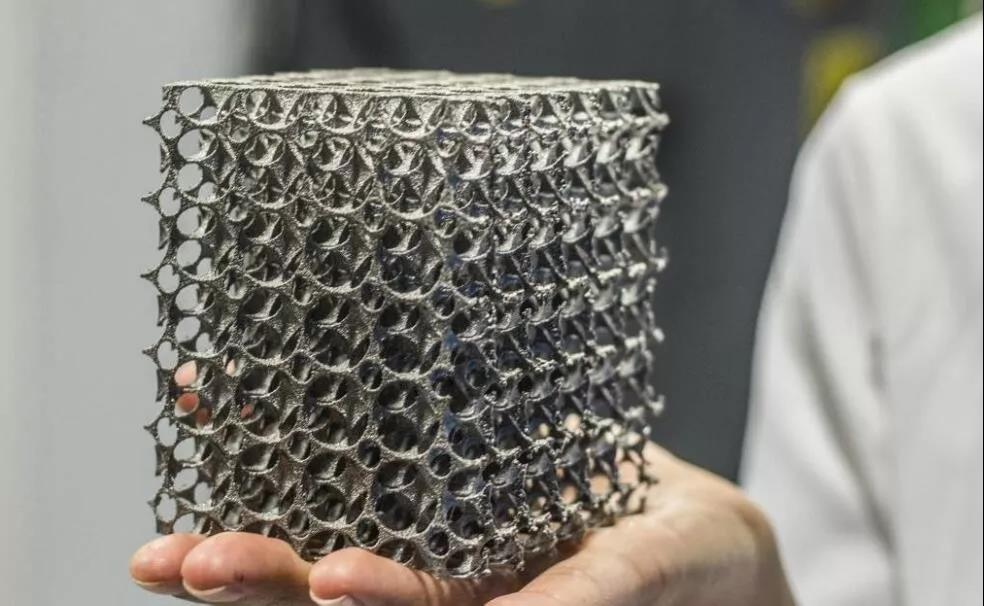

▲點陣結構的鋁合金3D打印
 市場發展態勢：
   鋁合金的市場發展態勢方面，根據SmarTech的預測，鋁合金占金屬3D打印中所有金屬粉末的消耗量（按體積計算）從2014年的5.1%逐漸提高到2026年的11.7%左右，鋁合金在汽車行業的10年復合增長率在51.2%。
鋁硅AlSi12-鋁硅12是一種具有良好的熱性能的輕質增材制造金屬粉末。AlSi10Mg-硅/鎂組合帶來顯著的強度和硬度的增加。這種鋁合金適用于薄壁，復雜的幾何形狀的零件，是需要良好的熱性能和低重量場合中理想的應用材料。零件組織致密，有鑄造或鍛造零件的相似性。典型的應用包括汽車，航空航天和航空工業級的原型及生產零部件，例如換熱器這樣的薄壁零件。
    當然不同的金屬3D打印技術存在著一定層面的競爭或互補關系。競爭的主旋律圍繞著在提供高度的精度以及零件復雜性的同時，滿足更高的效率和更低的成本。
    壓鑄合金AlSi10Mg類似美國合金360,雖然這并不是一個被廣泛認可的高強度鑄造合金，但它已被證明通過適當?shù)臒崽幚砟軌虍a(chǎn)生相當高的強度，3D科學谷了解到雖然這一事實也還備受爭議。但從廣義上講，這種合金可以通過標準的熱處理工藝，固溶處理后人工時效，稱為T6周期。溶液處理500°C以上， 4-12h，溫度不應超過550°C，其次是水或聚合物熔體淬火。人工老化溫度在155°C-165°C之間，時間6-24h，通過精確的時間和溫度控制終性能?？估瓘?qiáng)度可以從220MPa到340MPa之間，抗拉屈服強度在180MPa和280MPa之間。其他合金包括169（A357）和AlSi7Mg。
    此外，根據3D科學谷的市場研究另外專有的合金如Scalmalloy已經被用于空客的增材制造應用中，這是一些令人興奮的進展。
在超過5,500種合金材料中，絕大多數材料仍無法通過金屬3D打印技術制造。根據3D科學谷的市場觀察，美國HRL 實驗室發現，影響合金材料在增材制造工藝中使用的原因是，打印過程中材料的熔融和凝固產生了具有大柱晶粒和周期性裂紋的微觀結構。HRL 實驗室表示，可以通過在增材制造材料中引入納米顆粒成核劑的方式來解決這一問題。
    HRL實驗室的研究人員根據晶體學信息選擇了鋯基納米顆粒成核劑，并將它們組裝到了7075和6061系列鋁合金粉末中。在用成核劑進行功能化之后，這些先前與增材制造制造不相容的高強度鋁合金可以使用粉末床選擇性激光熔化設備進行成功的加工。成型后的材料無裂紋，等軸（即，其長度，寬度和高度上的晶粒大致相等），實現了細晶粒微觀結構，并與鍛造材料具有相當?shù)牟牧蠌?qiáng)度。
   如今，為了進入商業化過程，HRL實驗室成功將這種合金注冊下來，美國鋁業協會負責監督整個行業使用的合金注冊和產品標準。該協會的新增材制造合金注冊系統于2019年2月推出，以響應越來越多的增材制造合金，個注冊的正是HRL實驗室的高強度鋁。這將永遠將HRL與這種特殊的合金成分聯系在一起。這一點，值得國內企業借鑒。
    而國內，中航邁特與GE增材在2019年7月宣布聯合共建北京亦莊增材制造創新中心，推動增材制造高性能鈦鋁合金、高溫合金等材料及其零部件產品在民用航空發動機上的應用。
  除了空客的Scalmalloy已經被用于空客的增材制造應用中，根據3D科學谷的市場觀察，SLM選區激光熔化金屬3D打印鋁合金的一個經典應用是Betatype公司3D打印鋁合金熱交換器，通過粉末床激光熔化工藝創造出所需的超高密度點陣結構。在3D科學谷看來，鋁合金材質方面的輕量化優勢與點陣結構的結構方面的輕量化雙重加強，成為一種頗具前景的輕量化實現方式。
   不過鋁合金的加工領域國際上的一家公司走出了更系統化的路線，針對于鋁合金的加工，Sintavia開發出了完整的端到端的參數體系，Sintavia通過專有工藝來打印F357鋁粉末，從而滿足航空航天和汽車行業對低密度、良好的加工性和熱傳導元件的需求。航空航天和汽車行業對于鋁硅合金的需求正在上升，Sintavia的綜合制造能力使得F357鋁合金的制造更加快速，并且達到或超過行業的嚴格驗證參數要求。
   Sintavia獨家的鋁合金加工工藝是一整套的體系，不僅包括預構建材料分析，還包括后期熱處理和壓力消除，從而能夠生產出高達125%的設計強度，精密度達100%。通過常溫、高溫強度驗證，以及零度以下的溫度驗證，Sintavia能夠快速生產出滿足要求的鋁件。
    此前，根據3D科學谷的市場觀察，國內方面，2018年東風汽車公司通用鑄鍛廠聯合其他三家單位建立戰略合作。四方利用各自優勢，建立產學研全面合作關系，共建汽車輕量化鋁合金低壓鑄造研究中心，共同在汽車用鑄造鋁合金材料、鋁合金鑄件輕量化設計、鋁合金鑄造技術的開發與應用等方面開展全方位合作。
根據3D科學谷的市場觀察，國際上，關于鑄造在交通工具領域的輕量化應用，一個現實的例子是歐特克嘗試通過3D打印熔模來鑄造鎂鋁合金，從而實現飛機座椅的輕量化。這種座椅結構件適合任何標準的商用噴氣式飛機，預計可以通過減重為航空公司節約數百萬美元的成本。
    雖然，金屬3D打印在推動制造業跨越式發展，并能夠生產非常復雜的產品，但目前材料選項仍然有限。目前增材制造支持的材料只有幾十種，但鑄造可以在成千上萬種的金屬和復合材料中進行選擇。因此，該項目利用了3D打印的技術優勢，而不完全依賴于3D打印技術。
   利用3D打印和鑄造，來生產鋁合金產品可以將3D打印制造復雜產品的優勢以及鑄造領域多年來成熟的產業化工藝做到優勢結合。
   借助顆粒增強獲得的鋁硅基復合材料可顯著提高傳統的鋁硅合金的力學性能，已經被廣泛的研究并在實際工程中獲得應用。
   目前對于激光增材制造的顆粒增強鋁基復合材料，在成形加工過程中主要面臨這樣一些問題：
- 由于鋁對激光具有很高的激光反射率，通常低功率激光器難以使得鋁合金發生完全熔化，增強顆粒的加入能夠在程度上提高粉體對激光的吸收率，但增強顆粒加入過多則會導致材料延伸性能下降；
- 研究表明，降低增強體的顆粒尺寸達到納米級可以有效提高金屬基復合材料的機械性能，如提高強度和減少裂紋，但是當增強顆粒的尺寸減小至納米尺度時，顆粒之間會因強烈的范德瓦爾力以及極大的表面張力而緊密地團聚在一起，從而很不利于增強顆粒在基體中的均勻分散，在激光增材制造過程中，所形成熔池中特有的Marongoni流可以起到均勻分散第二相的作用，但該Marangoni流又與熔池的溫度場緊密相連；
- 由于通常加入的增強顆粒為陶瓷相，而陶瓷相與基體相之間的潤濕性很差，同時它們之間的熱膨脹系數差異也往往較大，這就導致在成形過程中形成的液相不能均勻鋪展，同時在隨后的凝固過程中產生較大的收縮應力而出現裂紋。

為解決上述存在的技術問題，根據3D科學谷的市場觀察，南京航空航天大學幾年前開發出基于SLM成形的鋁基納米復合材料，用于激光增材技術領域，有效的解決鋁基納米復合材料在激光增材過程中工藝性能與力學性能不匹配、增強顆粒分布不均勻以及陶瓷相與基材相之間潤濕性較差的問題，使得所獲得的產品具備良好的界面結合以及優異的力學性能。
   展望下一步，從發展趨勢來看，人工智能將在材料開發領域扮演越來越重要的角色。根據3D科學谷的市場觀察，由英國劍橋的一家人工智能公司Intellegens開發的一種新的機器學習算法已被用于設計一種新的用于金屬增材制造的鎳基合金。未來，是否鋁合金材料開發領域出現越來越多的人工智能的身影，3D科學谷認為這是一種必然。
關于3D打印在發動機領域價值創造的詳細剖析，敬請查閱已經發布的《3D打印與航空發動機白皮書》，并關注后期將要發布的《3D打印與航空發動機白皮書V2》
