    上周『多材料金屬3D打印航空應用的集大成者—GE9X發動機』進行了詳細紹，這臺發動機融入了GE航空過去十年開發的大量先進技術，是新一代商用發動機的巔峰之作，3D打印為其做出了重要貢獻。本期我們來對GE航空另一款引以為傲的發動機—新型渦輪螺旋槳（ATP）發動機GE Catalyst進行介紹，在該案例中，3D打印一體化集成制造優勢體現的淋漓盡致。

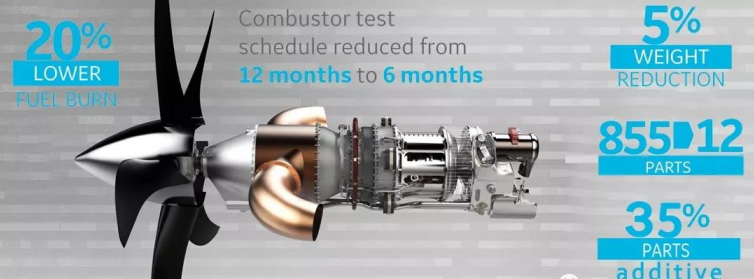

GE Catalyst渦槳發動機

▌世界首臺大規模、大尺寸采用3D打印的型號發動機

GE Catalyst是世界上臺采用3D打印組件的渦輪螺旋槳發動機，新型的結構設計因?yàn)?D打印降低了制造復雜性，它將此前通過傳統工藝制造的855個零件經過結構優化減少為12個部件，零件數量的減少極大提高了生產效率，并將發動機的重量減少了5％，燃油效率提高了1％，這顯示出3D打印集成制造優勢。

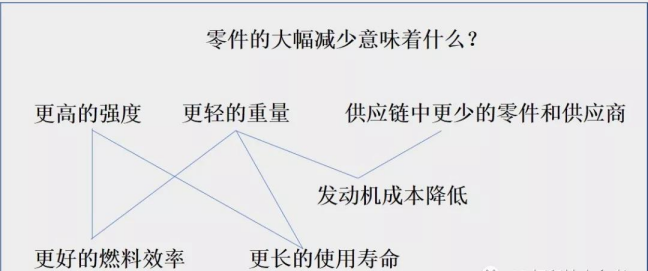

零件的大尺度合并意味著尺寸的急劇增加，與此同時，這臺發動機共有35%的零件采用3D打印制造，這在商用型號發動機上均屬首次。這些3D打印的零件包括固定流路部件、集油槽、熱交換器、燃燒器襯套、中框組件、排氣機匣以及軸承座，材料覆蓋鈦合金、鈷鉻合金以及鎳基高溫合金。其開發團隊由大名鼎鼎的LEAP發動機燃油噴嘴工程師組成，可謂陣容強大，3D打印大大簡化了制造、打樣過程，縮短了研制周期。

● 中框組件：300個零件集成為1個，壽命延長，生產結構極大優化

GE Catalyst發動機具代表性的集成優化部件就是中框組件，該部件在過去的傳統制造中包含了300個單獨的零件，通過焊接、螺栓連接等方式構成一個部件。工程師通過結構優化，終將該部件的零件集成在了一起，形成了一個復雜的單一零件結構，它無法通過傳統鑄造或機械加工制造，唯有3D打印能夠?qū)崿F(xiàn)一體成型。由此產生的結果在于該部件不再需要裝配，不僅減輕了重量，更排除了磨損的可能性，因此發動機兩次維護的時間被拉長了1000小時。

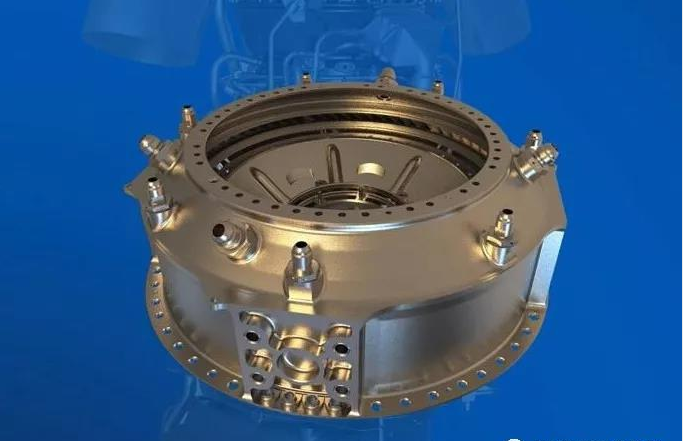

3D打印的GE Catalyst渦槳發動機中框組件


中框組件由過去的300個零件優化為一個

集成制造帶來的制造效率和供應鏈結構優化效應同樣非常明顯。在傳統制造過程中，中框組件的300個零件需要50家供應商提供，然后由至少60名工程師先將其組裝成7個組件，再裝配成一個部件，維修點達到5處；而通過優化后采用3D打印制造，僅需要1臺設備就可實現整個部件的直接制造，多8名工程師便可實現終部件的處理，維修點也變成了零件本身。由此導致的制造效率提升是顯而易見的。


3D打印與傳統工藝在中框組件
制造過程中的生產結構對比

使用傳統制造技術（如銑削和鉆孔）來完成零件可能很難實現復雜的幾何形狀和內部形狀。但金屬3D打印機能夠打印出空心、復雜的形狀。燃油加熱器內部包含眾多微小復雜的蜂窩式通道，零件的集成制造不僅減輕了零件重量，還將曾經可能出現的燃油泄漏問題完全排除，因而減少了維修頻率，提高了燃油效率。

C型油箱是從螺旋槳到發動機的主要負載部分，用于支撐渦輪機的軸承。該部件采用了仿生學設計，整體形狀類似植物的細胞結構。3D打印將原來軸承座和油底殼的80個零件組合成1個，通過金屬打印制造的部件既保持了強度又減輕了重量。

● 內置3D打印B型油箱的燃燒室外殼


B型油箱為中央軸承提供支撐，并提供潤滑通風作用，3D打印通過將部件合并和降低裝配復雜性實現了重量和成本效益。通過優化部件形狀和空氣動力學，使部件承受的應力達到小，從而使部件性能和耐久性也得到了改善。

● 排氣機匣

作為具有空氣動力學流道的部件，排氣機匣允許空氣以小的壓力損失離開發動機，該部件必須有足夠的強度，承受通過發動機的氣流壓力。如果使用減法制造技術設計排氣機匣，工程師不得不由薄弱位置設計整個機匣的厚度，這會對部件增加不必要的重量。


通過使用3D打印，工程師設計了更復雜的空氣動力學外形，并增加了提高結構剛度的特征。排氣機匣有一個非常薄的內襯，其形狀遵守空氣動力學的要求，工程師在外殼上打印了外部翼梁，保證在空氣動力學要求高的地方提供所需的剛度，同時降低整個外殼的重量。

除上述部件外，ATP發動機另有其他部件也采用3D打印制造，如燃燒器的旋流器，它由原來的四個部件組合為一個，從而節省了大量時間，提高了產品性能。

▌將認證速度大規模提前

3D打印對于航空制造來說的另一個好處是加快了發動機認證計劃。由于3D打印允許以更快的速度生產零件，燃燒器襯里的制造僅用了兩天，GE因此提前六個月完成了ATP燃燒器鉆機測試。

通過盡可能快地對真實硬件進行測試，工程師因此可以使用結果數據進行下一次迭代以獲得更好的產品，這比使用傳統制造方法可以更快的獲得產品。

據新的消息，GE公司有望在大約15個月內完成對Catalyst渦槳發動機的認證。

END

3D打印的一大優勢便是集成制造，但通常情況下我們看到案例非常少，像Catalyst發動機這樣大規模的一體化集成堪稱3D打印集成制造的佳實踐。雖然航空業界很多項目都在開始嘗試增材制造技術，但在型號發動機上，這樣占35%發動機零部件的大規模、大尺寸的采用增材制造工藝還屬首次。
